ZCZG丨ZCZH高溫電磁閥概述
ZCZG丨ZCZH型高溫電磁閥的通用場合廣泛，可以適用在輕油、重油、非腐蝕性氣體與蒸汽等流體，是屬于一種先導直動的電磁閥。比如在電站的抽氣管道輸送系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

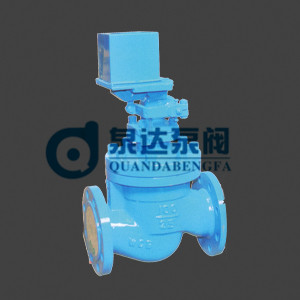

ZCZG丨ZCZH高溫電磁閥
耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體徹底隔離。
ZCZG丨ZCZH高溫電磁閥工作原理
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉.

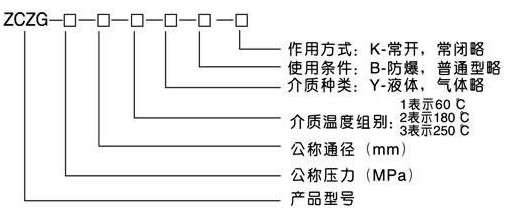

ZCZG丨ZCZH高溫電磁閥型號規格說明
ZCZG丨ZCZH高溫電磁閥技術參數
|
介質溫度°C |
ZCZG |
≤250 |
|
ZCZH |
≤400 |
|
公稱壓力（MPa） |
ZCZG |
2.5 |
|
ZCZH |
4.0 |
|
工作壓差（MPa） |
ZCZG |
0～2.5 |
|
ZCZH |
0～4.0 |
|
公稱通徑（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
功耗（VA） |
170VA |
480VA |
|
電源電壓 |
AC220V，其余規格可作特殊訂貨36V、24V、12V |
|
額定流量（KV） |
按JB/T7352-94規定 |
|
泄漏（ml/min） |
按JB/T7352-94.F規定 |
ZCZG丨ZCZH高溫電磁閥安裝尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
41 |
14 |
2 |
4 -Φ14 |
|
15 |
160 |
298 |
95 |
65 |
45 |
14 |
2 |
4 -Φ14 |
|
20 |
200 |
304 |
105 |
75 |
55 |
16 |
2 |
4 -Φ14 |
|
25 |
200 |
304 |
115 |
85 |
65 |
16 |
2 |
4 -Φ14 |
|
32 |
200 |
314 |
140 |
100 |
78 |
18 |
2 |
4 -Φ14 |
|
40 |
160 |
460 |
150 |
110 |
85 |
18 |
3 |
4 -Φ18 |
|
50 |
300 |
460 |
165 |
125 |
100 |
20 |
3 |
4 -Φ18 |
|
65 |
340 |
433 |
180 |
145 |
120 |
22 |
3 |
8 -Φ18 |
|
80 |
380 |
433 |
200 |
160 |
135 |
22 |
3 |
8 -Φ18 |
|
100 |
430 |
461 |
235 |
190 |
160 |
24 |
3 |
8 -Φ22 |
